Usein kysellään, millä saisi huippuimuriin älyä ja kulutusmittausta. Vastaus on helppo, mutta sisältää useita komponentteja.

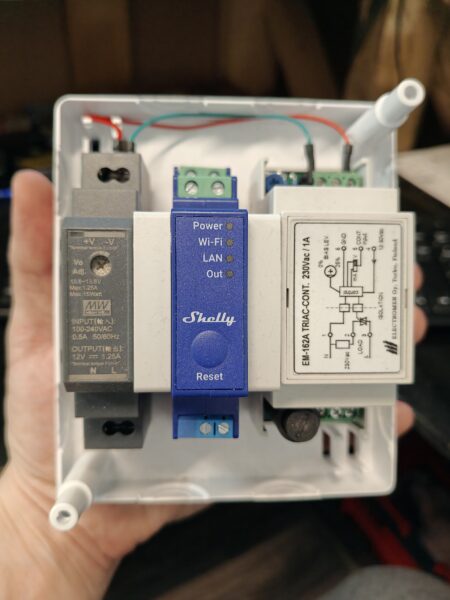

Esimerkiksi Shellyn valikoimasta löytyvällä Shelly Pro Dimmer 0/1-10V PM voi ohjata Electromen tehonsäädin EM-162A 230VAC/1A, mikä riittää kotitalouksien huippuimurien tehon ohjaukseen. Lisäksi tarvitaan Electromen säätimen eristetylle pienoisjännitepuolelle oma virtalähde, esimerkiksi Mean Well 24V 15W DIN-teholähde tai Mean Well 12V 15W DIN-teholähde (molemmat käy ja voi valita sen mukaisesti, jos tarvitsee jompaa kumpaa jännitettä johonkin muuhun samassa koteloinnissa).
Siinä se on kokonaisuudessaan. Kytkentä ohjeiden mukaan eli:
- Vaihe (L) tuloihin Shellyn L, Meanwell L
- Electromen 230Vac tulo (2) syötetään Shellyn releohjatun mittaavan lähdön kautta
- N yhteinen näiden kesken N-tuloon.
- Meanwell 12 tai 24V tuodaan Electromenin 12-30Vdc syöttöön (4) ja GND (5)
- Shellyn 0-10V lähtö kytketään Electromenin input (5) ja jumpperi siirretään 0-10V asentoon
Lopulta vielä lähtö huippuimurille L-lähdöstä Load Electromenissa (3). N on yhteinen myös huippuimurille lähtevässä kaapeloinnissa luonnollisesti.
Tarkista kytkentä ja ota käyttöön.
