RC snubber häiriönpoistin

RC Snubberia käytetään vaimentamaan piirin induktanssin aiheuttamia jännitepiikkejä.

Tämä on useimmiten toimiva ratkaisu monien Shelly PM-mallien ongelmiin (sekoilu/jumiutuminen/uudelleen käynnistyminen kytkiessä kuorma kuten kontaktori pois päältä).



Hinta 3,90  (ALV 24%)

325 vapaana varastossa

RC snubber häiriönpoistin

Hinta 3,90  (ALV 24%)

Häiriönpoistoon induktiivisten kuormien ohjauksessa.

RC Snubberia käytetään vaimentamaan piirin induktanssin aiheuttamia jännitepiikkejä, kun kytkin avautuu.

Nimen RC tulee sanoista Resistor ja Capacitor eli vastus ja kondensaattori. Ovat kytketty sarjaan, jolloin vaimentaa tehokkaasti häiriöitä ja jännitepiikkejä laajalla alueella kytkiessä päälle ja kytkiessä irti kuormia.

Tämä on ratkaisu monien Shelly PM-mallien ongelmiin (sekoilu/jumiutuminen/uudelleen käynnistyminen kytkiessä kuorma kuten kontaktori pois päältä).

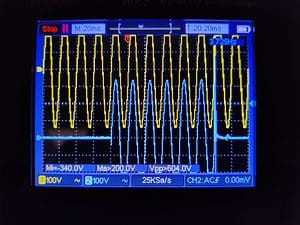

Alla kuvassa skoopilla ERC218 tai ERC216 välireleen irrotus sopivassa (eli sopimattomassa) kohden aaltomuotoa ja siitä seurannut häiriö, joka aiheutti Shelly Pro 4PM näytön muuttumisen valkoiseksi ja ohjelman täydellisen jumiutumisen. Mitattu kahdella kanavalla, toinen ennen ja toinen jälkeen Shellyn releen.

Lisätietoja englanninkielellä Shellyn Knowledge basesta.



Sähkönumero26 161 19
Paino8 g (gramma)
Mitat200 × 300 × 30 mm (millimetri)
