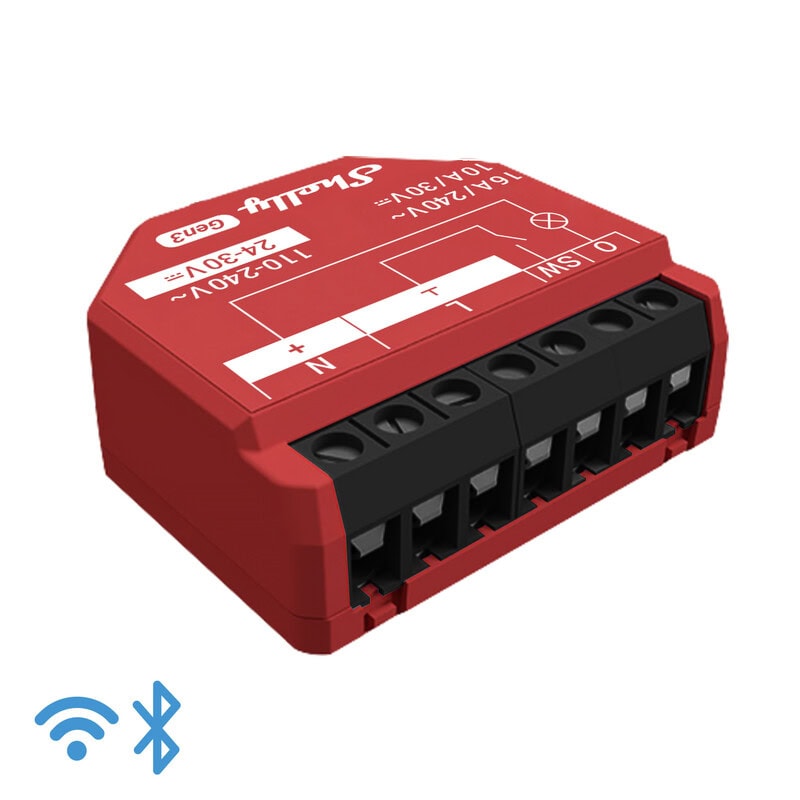

Shelly 1PM Gen3

Uusi gen3 versio vanhasta kunnon Shelly 1PM (gen2 oli nimellä Shelly Plus 1PM).

Potentiaalivapaa kärki. 230V tai 24-30V hituvirta.

The markkinointiteksti: “Shelly 1PM Gen3 on WiFi-ohjattu 1-kanavainen 16A rele, jossa on sisäänrakennettu tehonmittaus (PM = Power Metering). Se on suunniteltu asennettavaksi kytkimen, pistorasian tai valopistokkeen taakse, ja mahdollistaa helpon valojen, pistorasioiden ja kaikkien sähköisten laitteiden käytön ja automaation. Kompaktin muotoilun ansiosta se sopii useimpiin seinä- ja kattorasiaan.”

Shelly Gen3-laitteille myönnetään 3 vuoden takuu.

Hinta 21,70  (sis. ALV)

Varastossa 13 kpl (lisää tilattavissa)

Tuotetunnus (SKU): 231354 Osastot: , , Avainsanat tuotteelle , ,

Shelly 1PM Gen3 on WiFi-ohjattu 1-kanavainen 16A rele, jossa on sisäänrakennettu tehonmittaus (PM = Power Metering). Se on suunniteltu asennettavaksi kytkimen, pistorasian tai valopistokkeen taakse, ja mahdollistaa helpon valojen, pistorasioiden ja kaikkien sähköisten laitteiden käytön ja automaation. Kompaktin muotoilun ansiosta se sopii useimpiin seinä- ja kattorasiaan.

Shelly 1PM Gen3 on helppo asentaa ja ohjata Shelly Smart Control -sovelluksen tai suosikkisi älykotijärjestelmän kautta. Shelly-laitteet toimivat 100 % paikallisesti ja tarvitsevat vain paikallisen verkon toimiakseen. Shellyä voidaan käyttää itsenäisesti Shelly Smart Control -sovelluksessa tai yli 200 kumppanijärjestelmän, kuten Google Home, Amazon Alexa, Home Assistant, Samsung SmartThings, Athom Homey ja monien muiden kanssa.

Ominaisuudet
Shelly 1PM Gen3 tarjoaa monia käyttökohteita. Se voidaan syöttää 24-30V DC tai 110-230V AC. Laitteessa on yksi kytkinliitäntä, jonka käyttö on vapaaehtoista ja täysin ohjelmoitavissa. Se mittaa automaattisesti tehonkulutusta, jota voidaan seurata Shelly Smart Control -sovelluksen kautta ja jota voidaan helposti käyttää automaatioissa. Shelly 1PM Gen3 soveltuu moniin tarkoituksiin, kuten:
• Valojen hallinta
• Pistorasioiden ohjaus
• Lämmityksen ohjaus (sähkölämmittimet, infrapunalämmityspaneelit ja vastaavat)
• Vesivaraaja (esim. voi kytkeä vesivaraajan päälle automaattisesti, kun sähkö on edullista)
• Pumput
• Tehonkulutuksen seuranta pesukoneelle, kuivausrummulle ja vastaaville.

Toimii Paikallisesti – Ei Tarvitse Yhdyskäytävää
Kaikissa Shelly WiFi-laitteissa on sisäänrakennettu verkkopalvelin, mikä tarkoittaa, että saat runsaasti toimintoja, jotka toimivat aina, riippumatta siitä, onko sinulla aktiivinen internetyhteys vai ei. Yhdyskäytävää ei tarvita, joten voit aloittaa vain yhdellä Shelly-laitteella. Sisäänrakennetun verkkopalvelimen ansiosta Shellyllä on sisäänrakennettu muisti ja se muistaa auringonnousun, auringonlaskun, aikataulut jne., vaikka verkko kaatuisi. Releet ja himmentimet toimivat kuten tavalliset kip-releet, joten voit käyttää niitä tavallisten kytkimien kanssa – myös ilman internetiä. Kaikki tulo- ja lähtöliitännät ovat täysin ohjelmoitavissa ja vaativat vain paikallisen wifi-verkon kommunikoidakseen laitteiden välillä. Suosittelemme kuitenkin pitämään aktiivisen internetyhteyden, koska se avaa lisää toimintoja.

Yhteydet
Shelly 1PM Gen3 voidaan liittää internetiin tai paikalliseen verkkoon 2,4 GHz WiFin kautta. Lisäksi laitteessa on sisäänrakennettu Bluetooth, kuten muissakin Pro- ja Plus-laitteissa, joten sitä voidaan käyttää yhdyskäytävänä Shelly Bluetooth -paristokäyttöisille Bluetooth-laitteille.

Kaikki Shelly-laitteet toimivat paikallisesti ilman yhteyttä Shelly Cloudiin, mutta sen aktivointi on suositeltavaa, jotta tiedon tallennus ja toiminnallisuus paranevat. Laitteet voivat myös kommunikoida MQTT, HTTP ja WebSocketin kautta. Kaikki tukevat TLS:ää.

Laitteisto
Laitteessa on kolmannen sukupolven laitteisto, johon kuuluu muun muassa tehokas ESP-Shelly-C38F CPU 8MB flash-muistilla. Tämä tekee Shelly 1PM Gen3
tulevaisuudenkestävän ja mahdollistaa skriptaustoimintojen ja virtuaalisten laitteiden käytön edistyneisiin ja käyttäjäkohtaisiin toimintoihin.

Linkit
Tekninen dokumentaatio: https://kb.shelly.cloud/knowledge-base/shelly-1pm-gen3
Oppaat, vinkit ja niksit: https://shelly.guide/

Features of the Gen3 series

On the way to <br>Matter

On the way to Matter

Every Gen3 device is designed to be upgradeable to Matter. The doubled memory compared to the Plus series ensures a smooth update process and paves the way for new smart features and integrations.
*Depending on the scope of support of the Matter functions.

More memory, more performance

The Gen3 series ensures the quality and reliability of our devices by utilising our powerful Shelly chip. With an impressive 8 MB of memory, the performance and efficiency of the device is greatly improved. This significant memory increase not only guarantees smoother and faster operation, but also equips the Gen3 series for the introduction of new features.

More memory, more performance

Unualised control with virtual components

The Gen3 series introduces “virtual components” that change the management and control of third-party devices. Within the Shelly Smart Control app, you can now create virtual devices to integrate non-Shelly products into a unified control system. This feature enables efficient control of all your smart devices, regardless of brand, from a single user interface.

Unified control with virtual components

Specifications

Quantity Value
Physical
Size (HxWxD): 37x42x16 / 1.46×1.65×0.63
Weight: 27 g / 0.95 oz
Screw terminals max torque: 0.4 Nm / 3.5 lbin
Conductor cross section: 0.2 to 2.5 mm² / 24 to 14 AWG (solid, stranded, and bootlace ferrules)
Conductor stripped length: 6 to 7 mm / 0.24 to 0.28 in
Mounting: Wall console
Shell material: Plastic
Shell color: Red
Terminal Color Black
Environmental
Ambient working temperature: -20 °C to 40 °C / -5 °F to 105 °F
Humidity: 30 % to 70 % RH
Max. altitude: 2000 m / 6562 ft
Electrical
Power supply:
  • 110-240 V~
  • 24-30 V⎓
Power consumption: < 1.2 W
External protection: Cable protection switch in accordance with EN60898-1 (tripping characteristic B or C, max. 16 A rated current, min. 6 kA interrupting rating, energy limiting class 3)
Output circuits ratings
Max. switching voltage:
  • 240 V~
  • 30 V⎓
Max. switching current:
  • 16A (240 V~)
  • 10A (30 V⎓)
Sensors, meters
Internal-temperature sensor: Yes
Voltmeter (AC): Yes
Ammeter (AC): Yes
Radio
Wi-Fi
Protocol: 802.11 b/g/n
RF band: 2401 – 2483 МHz
Max. RF power: < 20 dBm
Range: Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors
(Depends on local conditions)
Bluetooth
Protocol: 4.2 with BLE
RF band: 2400 – 2483.5 MHz
Max. RF power: < 4 dBm
Range: Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors
(Depends on local conditions)
Microcontroller unit
CPU: ESP-Shelly-C38F
Flash: 8MB
Firmware capabilities
Schedules: 20
Webhooks (URL actions): 20 with 5 URLs per hook
Scripting: Yes
MQTT: Yes

Basic wiring diagrams

Plus 1PM AC wiring diagram-20240528-134438.png

110-240 V~ power supply

Plus 1pm dc-wiring-20240528-134643.png

24-30 V⎓ power supply

Legend

I Load circuit input terminal L Live wire (110-240 V~)
O Load circuit output terminal + 24-30V ⎓ positive wire
SW Switch (controlling O) input terminal N Neutral wire
L Live terminal (110-240 V~) GND 24-30 V ⎓ ground wire
N Neutral terminal
+ 24-30 V⎓ positive terminal
24-30V⎓ negative terminal



Link: Gen3 liittyviä resursseja Shellyn englanninkieliseltä foorumilta.
Paino 40 g (gramma)
Mitat 230 × 170 × 30 mm (millimetri)
