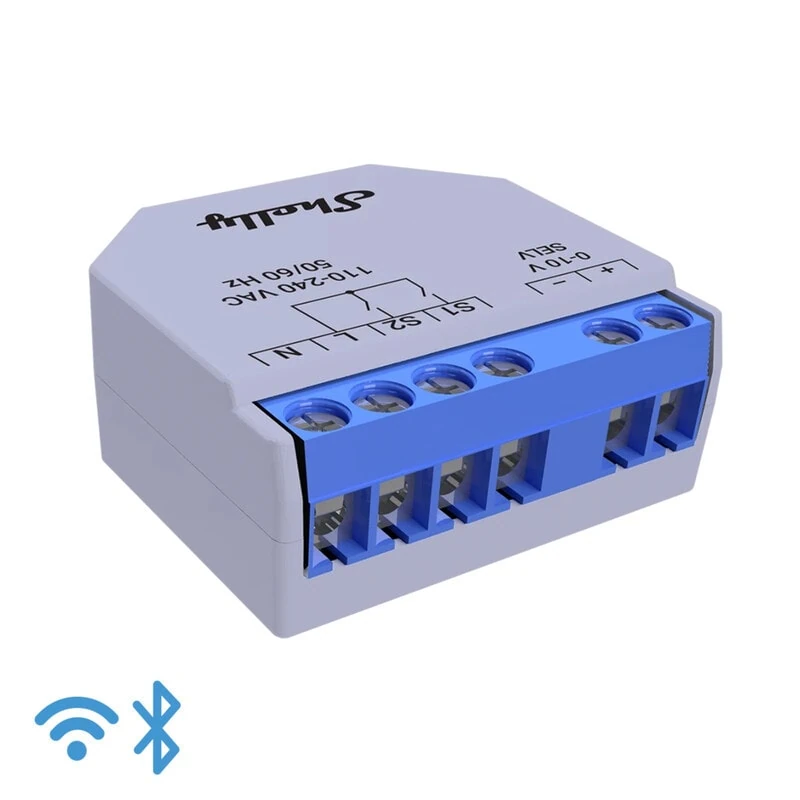

Shelly Plus 0-10V dimmer

Shelly aloittaa uuden kauan odotetun ajan historiassa, sill√§ t√§m√§ on ensimm√§inen 0-10V s√§√§t√∂√∂n tarkoitettu laitteensa (“sinking edge”).

Moni aikaisemmin saavuttamattomissa ollut automaatio-ohjaus on nyt saatavilla helposti retrofit-tyyliin.

Plus 0-10V dimmer on hyvin monipuolinen säätölaite, sillä 0-10V ohjauksia on ollut jo vuosikymmeniä käytössä monien valmistajien huippuimureissa ym LVI-tekniikassa, unohtamatta edullista valo-ohjausta monimutkaisemman ja kalliimman väylätekniikan sijaan. Ohjattava laite tarjoaa 10V jännitteeen, jota Shelly pätkii sopivasti matalammaksi.

Hinta 18,00  (sis. ALV)

Varastossa 201 kpl (lisää tilattavissa)

Tuotetunnus (SKU): 221662 Osastot: , Avainsanat tuotteelle , , , , , , ,

Lyhyt kuvaus

Shelly Plus 0-10V Dimmer on älykäs 0-10V himmennysohjain, jonka avulla voidaan kauko-ohjata 0-10V himmennysohjaimia matkapuhelimen, tabletin, PC:n tai kotiautomaatiojärjestelmän kautta. Se voi toimia itsenäisesti paikallisessa Wi-Fi-verkossa tai sitä voidaan käyttää myös kotiautomaatiopilvipalveluiden kautta.

Shelly Plus 0-10V Dimmerissä on sisäänrakennettu verkkoliittymä, jonka avulla voidaan valvoa ja ohjata laitetta sekä säätää sen asetuksia.

Pääominaisuudet

  • Monipuolinen ohjainintegraatio: Tukee 0-10 V signaalin ohjausta useille ohjaimille (valot, moottorit, venttiilit jne.).
  • Shelly Plus Add-on -yhteensopiva
  • Kytkin/painikesy√∂tt√∂tila: Mahdollistaa joustavan tulon ohjauksen kytkimien tai painikkeiden avulla.
  • Yhden/kahden painikkeen himmennysohjaus: Mahdollistaa laitteen kaikkien toimintojen k√§yt√∂n himmennysohjauksessa mill√§ tahansa sein√§kytkinkokoonpanolla.
  • Y√∂tila: Mahdollistaa tulovalojen tietyn kirkkauden asettamisen y√∂aikaan.
  • Min/Max kirkkaus: rajaa uudelleen himmennyssignaalin alueen saadakseen tarkemman l√§hd√∂n kirkkauden s√§√§d√∂n.
  • Painikkeiden h√§ivytysnopeus: S√§√§telee, kuinka nopeasti ulostulon kirkkaus muuttuu, kun painikkeita pidet√§√§n painettuna.
  • Siirtym√§n kesto: S√§√§t√§√§ himmennysaikaa 0 – 100 %.
  • Viikkoaikataulut: Tukee p√§ivitt√§isi√§ aikatauluja ja rutiineja, mukaan lukien kirkkauden, siirtym√§n keston ja himmennyssignaalin k√§√§nt√∂arvon asetus.
  • Automaattiset p√§√§lle/pois-ajastimet: Ottaa k√§ytt√∂√∂n automaattisen p√§√§lle/pois-ajastimen asetuksen.
  • Paikalliset toiminnot: Mahdollistaa automatisointiskenaarioiden luomisen paikallisessa Wi-Fi-verkossa, mukaan lukien kirkkauden, siirtym√§n keston ja himmennyssignaalin k√§√§nt√∂arvon asettamisen.
  • Webhooks: Tukee automaatiota kevyen, tapahtumal√§ht√∂isen viestinn√§n avulla muiden laitteiden kanssa.
  • BLE-yhdysk√§yt√§v√§: Helpottaa viestint√§√§ BLE- ja Wi-Fi-yhteensopivien laitteiden v√§lill√§.
  • Wi-Fi Range Extender: l√§hett√§√§ uudelleen Wi-Fi-signaalin ja laajentaa sen ulottuvuutta.
  • Komentosarjat: Mahdollistaa automatisointiskenaarioiden luomisen komentosarjojen avulla.
  • Yhteensopivuus: Eritt√§in yhteensopiva kolmannen osapuolen kotiautomaatioj√§rjestelmien kanssa.
  • Ei tarvetta keskittimelle: Valmis k√§ytett√§v√§ksi paikallisesti tai et√§k√§ytt√∂√∂n Shelly Smart Controlin tai kolmannen osapuolen j√§rjestelmien kautta.

Integraatiot

Amazon Alexa

Google Smart Home

Samsung SmartThings

Yksinkertaistettu sisäinen kaavio

Laitteen sähköiset rajapinnat

Tulot

  • 2 kytkin-/painiketuloa ruuviliittimiss√§: SW1 ja SW2
  • Kaksi virtal√§hdett√§ ruuviliittimiss√§: 1 N ja 1 L

Addon-käyttöliittymä

  • Shellyn oma sarjaliit√§nt√§
Shelly Plus 1 -lisäosien käyttöliittymä

⚠ HUOMIO! Korkea jännite lisärajapinnassa, kun laitteeseen on kytketty virta

Yhteydet

  • Wi-Fi
  • Bluetooth

Turvatoiminto

  • Ylikuumenemissuoja

Tuetut kuormatyypit

  • 0-10V signaalin ohjaus useille ohjaimille (valot, moottorit, venttiilit jne.)

Käyttöliittymä

Tulot

  • Yksi (Reset) -painike
    • Paina ja pid√§ painettuna 5 sekuntia ottaaksesi laitteen tukiaseman ja Bluetooth-yhteyden k√§ytt√∂√∂n.
    • Paina ja pid√§ painettuna 10 sekuntia palauttaaksesi laitteen tehdasasetukset.

Lähdöt

  • LED-ilmaisin (punainen).
    • AP (Access Point) k√§yt√∂ss√§ ja Wi-Fi pois k√§yt√∂st√§:
      1 sekunti ON/ 1 sekuntiOFF
    • Wi-Fi k√§yt√∂ss√§, mutta ei yhteytt√§ Wi-Fi-verkkoon:
      1 sekunti ON/ 3 sekuntiaOFF
    • Yhdistetty Wi-Fi-verkkoon:
      JatkuvastiON
    • Pilvi on k√§yt√∂ss√§, mutta ei yhdistetty:
      1 sekunti ON/ 5 sekuntiaOFF
    • Yhdistetty Shelly Cloudiin:
      JatkuvastiON
    • OTA (Over the Air Update):
      ¬Ĺ sekuntia ON/ ¬Ĺ sekuntiaOFF
    • Painiketta painetaan ja pidet√§√§n painettuna 5 sekuntia:
      ¬Ĺ sekuntia ON/ ¬Ĺ sekuntiaOFF
    • Painiketta painetaan ja pidet√§√§n painettuna 10 sekuntia:
      ¬ľ sekuntia ON/ ¬ľ sekuntiaOFF

Yllä oleva luettelo alkaa laitteen alkuperäisestä tilasta ja alimmasta prioriteetista. Jokainen seuraava tila peruuttaa edellisen.

Tekniset tiedot

Määrä Arvo
Fyysinen
Koko (KxLxS): 42x37x17 ¬Ī0,5 mm
Paino: 17 g
Ruuviliittimien suurin vääntömomentti: 0,4 Nm / 3,5 lbin
Johtimen poikkileikkaus: 0,2 Р2,5 mm² / 24 Р14 AWG (yksi- ja monisäikeiset)
Johtimen kuorintapituus: 5‚Äď6 mm
Asennus: Seinään
Kuoren materiaali: Muovi
Väri: Kuori: 2716C, painatus: musta
Ympäristö
Ymp√§rist√∂n k√§ytt√∂l√§mp√∂tila: -20 ¬įC – 40 ¬įC
Kosteus: 30 % – 70 % RH
Max. korkeus merenpinnasta: 2000 m
Sähköinen
Virtal√§hde: 110 – 240 VAC ¬Ī10 %
Tehon kulutus: < 1,2 W
Nollajohdin: Tarvitaan.
Lähtöpiirien arvot
Max. ohjausjännite: 10 VDC
Max. ohjausvirta: 0,35 W
Anturit, mittarit
Sisäinen lämpötila-anturi: On
Radio
Wi-Fi
Protokolla: 802,11 b/g/n
RF-kaista: 2401 – 2495 –úHz
Max. RF teho: < 20 dBm
Alue: Jopa 30 m  ja 50 m ulkona
(riippuu paikallisista olosuhteista)
Bluetooth
Protokolla: 4.2
RF-kaista: 2400 – 2483,5 MHz
Max. RF teho: < 4 dBm
Alue: Jopa 10 m sisällä ja 30 m ulkona
(riippuu paikallisista olosuhteista)
MCU
PROSESSORI: ESP32
Flash: 4 Mt
Laiteohjelmiston ominaisuudet
Kello-ohjauksien määrä: 20
Webhookit (URL-toiminnot): 20 5 URL-osoitetta per webhook
Skriptikieli: mJS
MQTT: Tuettu
Skriptit: Tuettu

Peruskytkentäkaaviot

Merkinnät

Terminaalit Kaapelit
+ 0-10 VDC positiivinen liitin L Jännitteellinen (110-240 V) kaapeli
0-10 VDC negatiivinen liitin N Nollajohdin
S1 Kytkimen/painikkeen tuloliitännät valon ohjaamiseen
S2 Kytkimen/painikkeen tuloliitännät valon ohjaamiseen
L Jännitteellinen (110-240 V) liitin
N Nollajohdin



Paino 35 g (gramma)
Mitat 50 × 50 × 30 mm (millimetri)
