Kuvaus

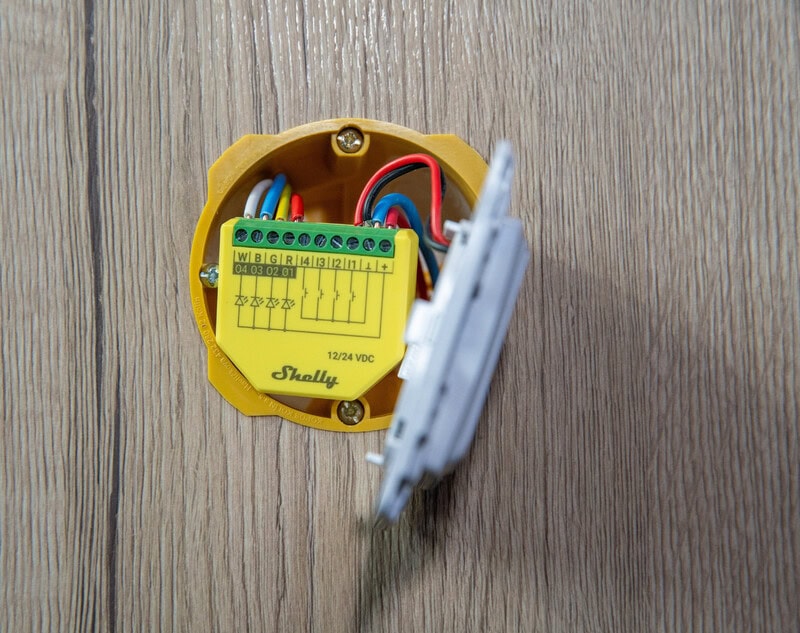

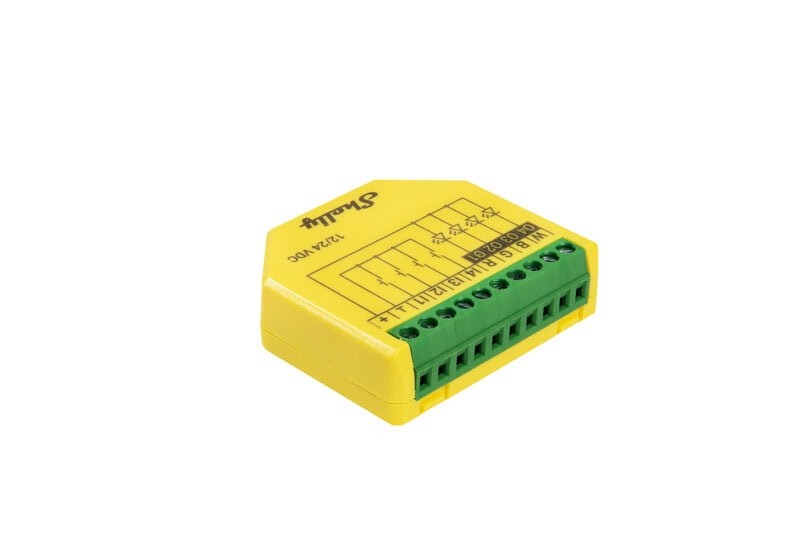

Shelly Plus RGBW PM on kompakti WiFi-ohjattava 4-kanavainen ohjain 12/24V LED-nauhoille, jossa on tehonmittaustoiminto. Neljän kanavan avulla laite pystyy ohjaamaan RGB-, RGBW- tai neljää valkoista LED-nauhaa, jotka voidaan helposti määrittää laitteen asetuksista. Sen erittäin kompaktin muotoilun ansiosta laite voidaan helposti asentaa koteloihin, upotuslaatikoihin ja vastaaviin.
Toiminnot: Shelly Plus RGBW PM tarjoaa monia sisäänrakennettuja toimintoja. Se vaatii tavallisen 12 tai 24V LED-ajurin ja mittaa automaattisesti kunkin kanavan tehonkulutuksen, jota voidaan seurata Shelly Smart Control -sovelluksessa.
Laite kestää seuraavat kuormat:
• 12V: 48W per kanava (maksimissaan 120W kokonaiskuormitus)
• 24V: 96W per kanava (maksimissaan 240W kokonaiskuormitus)
Shelly-laitteet toimivat 100 % paikallisesti ja tarvitsevat vain paikallisen verkon toimiakseen. Shellyä voidaan käyttää yksinään Shelly Smart Control -sovelluksessa tai yli 200 kumppanijärjestelmän, kuten Google Homen, Amazon Alexan, Home Assistantin, Samsung SmartThingsin, Athom Homeyn ja monien muiden kanssa.
Yhteys: Shelly Plus RGBW PM voidaan yhdistää internettiin 2,4 GHz:n langattoman WiFin kautta ja toimii 100 % paikallisesti. Lisäksi laitteessa on sisäänrakennettu Bluetooth, kuten muissakin Pro- ja Plus-laitteissa, joten sitä voidaan käyttää myös gatewayna Shellyn Bluetoothilla toimiville laitteille.
Kaikki Shelly-laitteet toimivat paikallisesti ilman yhteyttä Shelly Cloudiin, mutta sen aktivoimista suositellaan helppoa datatallennusta ja lisätoimintoja varten. Laite voi myös kommunikoida MQTT:n, HTTP:n ja WebSocketin kautta. Kaikki tukevat TLS:ää.
Laitteisto: Laite on varustettu 2. sukupolven laitteistolla, joka sisältää muun muassa tehokkaan ESP32-prosessorin. Tämä mahdollistaa skriptausominaisuuksien käytön edistyneeseen ja mukautettuun toiminnallisuuteen sekä range-extender-toiminnon laitteen kanssa.
Specifications
| Quantity | Value |
|---|---|
| Physical | |
| Size (HxWxD): | 42x37x12 ±0.5 mm / 1.65×1.46×0.66 ±0.02 in |
| Weight: | 17 g / 0.60 oz |
| Screw terminals max torque: | 0.2 Nm / 1.8 lbin |
| Conductor cross section: | 0.1 to 1 mm² / 30 to 16 AWG (solid, stranded, and bootlace ferrules) |
| Conductor stripped length: | 6 mm / 0.24 in |
| Mounting: | In-wall |
| Shell material: | Plastic |
| Shell color: | Yellow |
| Connectors color: | Green |
| Environmental | |
| Ambient working temperature: | -20 °C to 40 °C / -5 °F to 105 °F |
| Humidity: | 30 % to 70 % RH |
| Electrical | |
| Power supply: | 12/24 VDC |
| Power consumption: | < 1.2 W |
| Output circuits ratings | |
| Max. control voltage: | 24 VDC |
| Max. control current: | 4 A per channel (10 A total) |
| PWM frequency | 22 kHz |
| Sensors, meters | |
| Voltmeter: | 0-24 V |
| Voltmeter accuracy: | ± 5% |
| Ammeter: | 0-10 A |
| Ammeter accuracy: | ± 10% |
| Power and energy meters: | Power measurement |
| No load threshold: | 0.5 VA per channel |
| Internal-temperature sensor: | Yes |
| Radio | |
| Wi-Fi | |
| Protocol: | 802.11 b/g/n |
| RF band: | 2401 – 2495 МHz |
| Max. RF power: | < 20 dBm |
| Range: | Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors (Depends on local conditions) |
| Bluetooth | |
| Protocol: | 4.2 |
| RF band: | 2400 – 2483.5 MHz |
| Max. RF power: | < 4 dBm |
| Range: | Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors (Depends on local conditions) |
| Microcontroller unit | |
| CPU: | ESP-Shelly C38F |
| Clock frequency: | 160 Mhz |
| RAM: | 400 KB |
| Flash: | 4 MB |
| Firmware capabilities | |
| Schedules: | 20 |
| Webhooks (URL actions): | 20 with 5 URLs per hook |
| Scripting: | Yes |
| MQTT: | Yes |
| Scripting: | Yes |
Basic wiring diagrams
|
|
|
Legend
| Terminals | Wires | ||
|---|---|---|---|
| + | 12/24 VDC positive terminal | + | Positive wire |
| ⊥ | 12/24 VDC negative terminal | – | Negative wire |
| I1, I2, I3, I4 | Switch/button/potentiometer input terminals for light control | ||
| R, G, B | Red, Green, and Blue channel outputs (when in RGB or RGBW mode) | ||
| W | White channel output (when in RGBW mode) | ||
| O1, O2, O3, O4 | Light outputs (when in Lights x 4 mode) | ||
