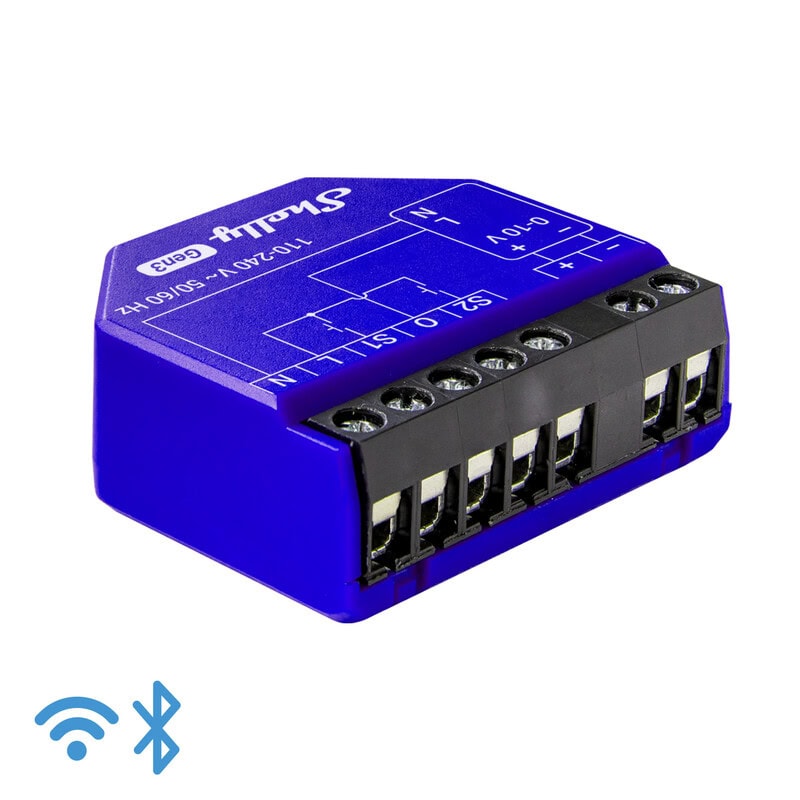

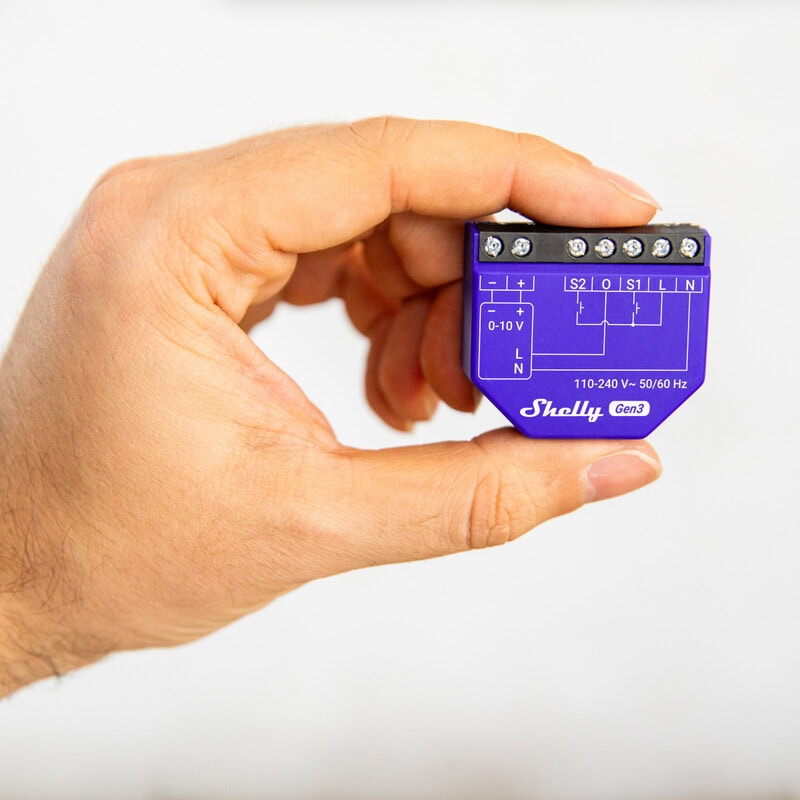

Shelly Dimmer 0/1-10V PM Gen3 on WiFi-ohjattu 0/1-10V himmennin. Laite on suunniteltu valojen, moottorien, venttiilien ja vastaavien ohjaukseen. Kompaktin muotoilun ansiosta se sopii useimpiin seinä- ja kattorasioihin.
Huomioi, että on olemassa kaksi erilaista Shelly 0/1-10V himmennintä:
• Shelly Dimmer 0/1-10V PM Gen3 (tämä laite): Toimii sourcing-tilassa, mikä tarkoittaa, että se generoi oman 1-10V signaalin. Laite sisältää myös sisäänrakennetun releen ja tehonmittauksen.
• Shelly Plus 0-10V Dimmer: Toimii syncing-tilassa, mikä tarkoittaa, että laite EI generoi omaa 1-10V signaalia. Sitä voidaan käyttää himmentämään 1-10V signaalilla toimivaa laitteistoa, kuten 1-10V ohjattuja valaisimia.
Shelly Dimmer 0/1-10V PM Gen3 on helppo asentaa ja ohjata Shelly Smart Control -sovelluksen tai suosikkisi älykotijärjestelmän kautta. Shelly-laitteet toimivat 100 % paikallisesti ja tarvitsevat vain paikallisen verkon toimiakseen. Shellyä voidaan käyttää itsenäisesti Shelly Smart Control -sovelluksessa tai yli 200 kumppanijärjestelmän, kuten Google Home, Amazon Alexa, Home Assistant, Samsung SmartThings, Athom Homey ja monien muiden kanssa.
Ominaisuudet
Shelly Dimmer 0/1-10V PM Gen3 on erityisesti suunniteltu 1-10V ohjattujen valaisimien himmentämiseen, mutta se soveltuu myös tuulettimien, moottorien ja vastaavien nopeuden säätämiseen. Laitteessa on kaksi tuloa tavallisille yksinapaisille kytkimille jousella tai ilman, ja sitä voidaan ohjata yhden tai kahden napin painalluksilla. Laite tukee yötilaa, jolloin valo voi syttyä automaattisesti alhaisemmalla kirkkaustasolla yöllä. Lisäksi on mahdollista asettaa minimi- ja maksimikirkkaus, himmennysnopeus, automaattiset päälle/pois-ajastimet ja paljon muuta.
Yhteydet
Shelly Dimmer 0/1-10V PM Gen3 voidaan liittää internetiin tai paikalliseen verkkoon 2,4 GHz WiFin kautta. Lisäksi laitteessa on sisäänrakennettu Bluetooth, kuten muissakin Pro- ja Plus-laitteissa, joten sitä voidaan käyttää yhdyskäytävänä Shelly Bluetooth -paristokäyttöisille Bluetooth-laitteille.
Kaikki Shelly-laitteet toimivat paikallisesti ilman yhteyttä Shelly Cloudiin, mutta sen aktivointi on suositeltavaa, jotta tiedon tallennus ja toiminnallisuus paranevat. Laitteet voivat myös kommunikoida MQTT, HTTP ja WebSocketin kautta. Kaikki tukevat TLS:ää.
Toimii Paikallisesti – Ei Tarvitse Yhdyskäytävää
Kaikissa Shelly WiFi-laitteissa on sisäänrakennettu verkkopalvelin, mikä tarkoittaa, että saat runsaasti toimintoja, jotka toimivat aina, riippumatta siitä, onko sinulla aktiivinen internetyhteys vai ei. Yhdyskäytävää ei tarvita, joten voit aloittaa vain yhdellä Shelly-laitteella. Sisäänrakennetun verkkopalvelimen ansiosta Shellyllä on sisäänrakennettu muisti ja se muistaa auringonnousun, auringonlaskun, aikataulut jne., vaikka verkko kaatuisi. Releet ja himmentimet toimivat kuten tavalliset kip-releet, joten voit käyttää niitä tavallisten kytkimien kanssa – myös ilman internetiä. Kaikki tulo- ja lähtöliitännät ovat täysin ohjelmoitavissa ja vaativat vain paikallisen wifi-verkon kommunikoidakseen laitteiden välillä. Suosittelemme kuitenkin pitämään aktiivisen internetyhteyden, koska se avaa lisää toimintoja.
Laitteisto
Laitteessa on kolmannen sukupolven laitteisto, johon kuuluu muun muassa tehokas ESP-Shelly-C38F CPU 8MB flash-muistilla. Tämä tekee Shelly Dimmer 0/1-10V PM Gen3
tulevaisuudenkestävän ja mahdollistaa skriptaustoimintojen ja virtuaalisten laitteiden käytön edistyneisiin ja käyttäjäkohtaisiin toimintoihin.
Linkit
Tekninen dokumentaatio: https://kb.shelly.cloud/knowledge-base/shelly-dimmer-0-1-10v-pm-gen3
Oppaat, vinkit ja niksit: https://shelly.guide/
Specifications
Quantity | Value |
---|---|
Physical | |
Size (HxWxD): | 38.5×43.5x17mm / 1.52×1.71×0.67in |
Weight: | 28.5 g / 0.99 oz |
Screw terminals max torque: | 0.4 Nm / 3.5 lbin |
Conductor cross section: | 0.2 to 2.5 mm² / 24 to 14 AWG (solid, stranded, and bootlace ferrules) |
Conductor stripped length: | 5 to 6 mm / 0.20 to 0.24 in |
Mounting: | Wall console/behind wall/ceiling construction |
Shell material: | Plastic |
Shell color: | Shell: Pantone 2736C (blue)
Print: White |
Connector color: | Black |
Environmental | |
Ambient working temperature: | -20 °C to 40 °C / -5 °F to 105 °F |
Humidity: | 30 % to 70 % RH |
Max. altitude: | 2000 m / 6562 ft |
Electrical | |
Power supply: | 110-240 V~ 50/60 Hz |
Power consumption: | < 1.5 W |
Neutral not needed: | No |
0-10V/1-10V voltage control type: | Current sourcing |
External protection: | 16 A, tripping characteristic B or C, 6 kA interrupting rating, Energy limiting class 3 |
Output circuits ratings | |
Max. switching voltage: | 240 V~ |
Max. switching current: | 13 A |
Max. control current: | 35 mA |
Sensors, meters | |
Voltmeter (AC): | 110 V – 240 V |
Voltmeter accuracy: | ±10 % |
Ammeter (AC): | 50 mA – 16 A |
Ammeter accuracy: | ±10 % |
Power and energy meters: |
|
Measurement data storage: | No |
Internal-temperature sensor: | Yes |
Radio | |
Wi-Fi | |
Protocol: | 802.11 b/g/n |
RF band: | 2401 – 2495 МHz |
Max. RF power: | < 20 dBm |
Range: | Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors (Depends on local conditions) |
Bluetooth | |
Protocol: | 4.2 |
RF band: | 2400 – 2483.5 MHz |
Max. RF power: | < 4 dBm |
Range: | Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors (Depends on local conditions) |
Microcontroller unit | |
CPU: | Shelly ESP32 C3 |
Clock frequency: | 40 Mhz |
Flash: | 8 MB |
Firmware capabilities | |
Schedules: | 20 |
Webhooks (URL actions): | 20 with 5 URLs per hook |
Scripting: | Yes |
MQTT: | Yes |
Advanced schedules: | Yes |
KVS (Key-Value Store): | Yes |
Basic wiring diagrams
![0_1-10V Dimmer PM Gen3.png](https://kb.shelly.cloud/__attachments/243531777/0_1-10V%20Dimmer%20PM%20Gen3.png?inst-v=b7c8d6e4-9fc4-4b94-8fc3-f852a50cd1c6)
Legend
Terminals | Wires | ||
---|---|---|---|
– | 0-10 VDC negative terminal | L | Live (110-240 V) wire |
+ | 0-10 VDC positive terminal | N | Neutral wire |
O | Relay output | ||
S1 | Switch/button input terminals for light control | ||
S2 | Switch/button input terminals for light control | ||
L | Live (110-240 V) terminal | ||
N | Neutral terminal | ||
Dim-/Dim + | Positive/negative terminal of the LED driver | ||
V-/V+ | Positive/negative output of the LED driver |
